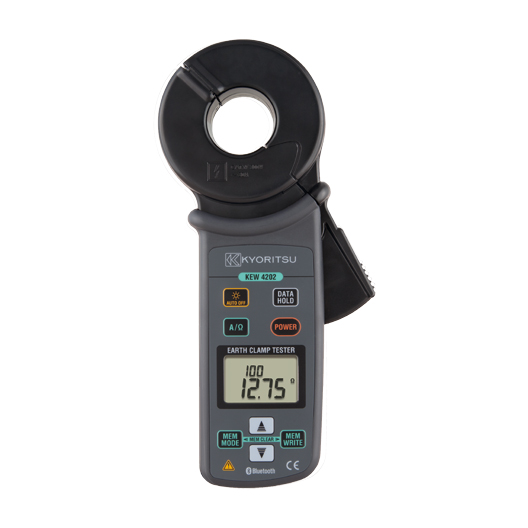

KEW 4202, KYORITSU Toprak Direnci Test Cihazı

KEW 4202, KYORITSU Toprak Direnci Test Cihazı


Ürün Açıklaması

Klamp Tipi, 1500Ω, 30A AC, Bluetooth, Android desteği

Klamp tipi ölçen toprak megeri

Bluetooh iletişimi kullanan Android cihazlarda çeşitli kullanışlı fonksiyonlar mevcuttur.

Ücretsiz Android yazılımı “KEW smart 4202” yi “Google Play Store” (*)’dan indirebilirsiniz.
  • Android ver. 2.2 – 4.0’ı destekler
  • WVGA (800 × 480) çözünürlük veya daha yüksek
Lütfen “KEW Smart”yazılımını Google Play Store’da arayınız.

(*) Uygulamayı yüklerken internet bağlantısı için ücretlendirilebilirsiniz.

  • Gerçek zamanlı ölçümler, adroid cihazlara aktarılabilir, gösterilebilir veya kaydedilebilir (100 ölçüme kadar).
  • Kayıtlı data, ölçüm, GPS konumu ve tarih&zaman bilgisi içerir.
  • Haritada ölçümün “Ne zaman” ve “Nerede” yapıldığını görmek kolaydır.
  • Android cihazda karşılaştırıcı (comparator) özelliği, ölçülen değerin önceden ayarlanmış değerden düşük/yüksek olduğunun bilgisini verir.
Toprak direnci ve Kaçak akım ölçüm fonksiyonları:
  • Çoklu-topraklama sistemlerinde yardımcı toprak kazıkları olmadan 0.05’den 1500Ω’a kadar toprak direnci ölçülebilir.
  • True RMS kaçağı veya 0.1mA ‘den 30.0A ‘e kadar faz akım okuma değerleri, topraklama ağlarında çok önemli ilave bilgiler sağlar.
  • Filtre fonksiyonu elektriksel parazite karşı artırılmış bağışıklık sunar ve aşırı yüksek parazitli ortamlarda Parazit işareti belirir.
  • Crest faktörü < 3 (50Hz / 60Hz, tepe değeri 60A ‘i geçmemeli)(*) 4 veya daha az sayım 0’a düzeltilir.http://www.youtube.com/watch?v=ejdIsynpFQg

Not: Tüm klamp tipi toprak direnci ölçüm aletlerinde tekli topraklama ölçülemez, sadece çoklu topraklama sistemleri test edilebilir.

Fonksiyon Kademe Çözünürlük Ölçüm Kademesi Doğruluk
Toprak direnci
Oto kademe
20Ω 0.01Ω (*) 0.00~20.99Ω ±1.5%±0.05Ω
200Ω 0.1Ω 16.0~99.9Ω ±2%±0.5Ω
100.0~209.9Ω ±3%±2Ω
1500Ω 160~399Ω ±5%±5Ω
400~599Ω ±10%±10Ω
10Ω 600~1580Ω
AC akım
(50Hz/60Hz)
Oto kamdeme
100mA 0.1mA 0.0~104.9mA ±2%±0.7mA
1000mA 1mA 80~1049mA ±2%
10A 0.01A 0.80~10.49A
30A 0.1A 8.0~31.5A
İşlem göstergesi

Toprak direnci fonksiyonu:

Sabit voltaj enjektesi
Akım bulma (Frekans: Yaklaşık 2400Hz)
Çift Entegrasyon

AC akım fonksiyonu: Ardıl kestirim
Aşırı -kademe göstergesi Bir ölçüm kademesinin üst limiti aşılırsa “OL” görüntülenir.
Cevap süresi Yaklaşık 7 saniye (Toprak direnci)
Yaklaşık 2 saniye (AC akım)
Örnekleme oranı Saniyede yaklaşık 1 kez
Güç kaynağı LR6/R6 (AA) (1.5V) × 4
Akım tüketimi Yaklaşık 90mA (maks. 140mA)
Ölçüm süresi Yaklaşık 21 saat (LR6 kullanıldığında)
Yaklaşık 5 saat (R6 kullanıldığında)
Oto kapama Son tuş işleminden sonra yaklaşık 10 dakika sonra kapanır
Uygulanabilir standartlar IEC 61010-1 CAT.IV 300V Kirlenme derecesi 2
IEC 61010-2-032, IEC 61326-2-2 (EMC)
Direnme voltajı AC 5320Vrms/5 saniye
Klampları, sıkıştırılmış parçalar ve kasanın çevresi arasında (çeneler hariç)
İletken boyutu Yaklaşık φ32mm
Boyut 246 (L)×120 (W)×54 (D) mm
Ağırlık Yaklaşık 780g (piller dahil)
Aksesuarlar 8304 (İşlem kontrolü için rezistans)
9167 (Taşıma çantası [Sert])
LR6 (AA) × 4, Kullanma kılavuzu

Crest faktörü < 3 (50Hz / 60Hz, tepe değeri 60A ‘i geçmemeli)
(*) 4 veya daha az sayım 0’a düzeltilir.
http://www.youtube.com/watch?v=ejdIsynpFQg
