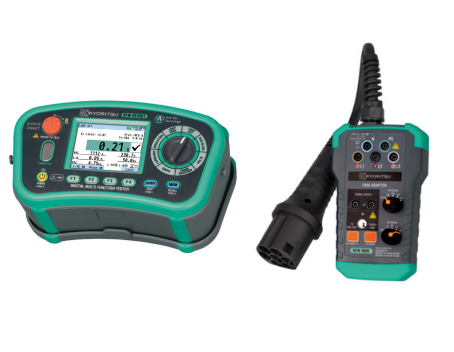

Kit İçeriği ・6516BT (Çok Fonksiyonlu Test Cihazı) ・8602 (EVSE Adaptörü) KEW 6516 serisi kullanılarak EVSE için test genel bakışı
(Kablo için) İzolasyon testi Test uçlarını adaptör terminaline bağlayarak, hem tek fazlı hem de üç fazlı EVSE kablolarının izolasyon direnci ölçülebilir. (*PE dışındaki teller (N, L1, L2, L3) arasındaki izolasyon ölçümü mümkün değildir.)
Topraklama Süreklilik Testi (200mA)
Adaptörün PE terminali ile elektrik devresinin dış metal parçası veya topraklaması arasında süreklilik kontrolü yapılabilir.
Topraklama testi (3 telli ve 2 telli)
EVSE’nin bağlı olduğu topraklamanın direnci ölçülebilir.
Canlı hat koşulları altında yapılan testler (CP STATE C, D)
Gerilim
Her bir terminal arasındaki gerilim/frekans ölçülebilir.
Faz Dönmesi Üç fazlı güç kaynağının faz dönmesi ölçülebilir.
Kaçak Akım Rölesi (RCD) Testi EVSE’nin dahili 6mA DC kaçak akım rölesi (RCD) çalışır durumda test edilebilir. Polarite (+,-), x1/2, x1 ve x5 testleri otomatik olarak yapılabilir. Ayrıca AC, A, B ve F tipi kaçak akım röleleri de test edilebilir.
Döngü Empedansı (Döngü ATT fonksiyonu) Şebeke-Toprak arasındaki döngü empedansı ölçülebilir. Tipik ölçüm cihazları, RCD’lerin takılı olduğu devrelerde, RCD’nin tetiklemediği akımlarda (30mA olarak derecelendirilmiştir) döngü empedansı ölçümü yapmak üzere tasarlanmıştır. Bununla birlikte, EVSE’ye (Elektrikli Araç Besleme Ekipmanı) entegre edilmiş 6mA DC RCD’ler genellikle bu akımda bile tetiklenir, bu nedenle KEW 6516 serisi, daha düşük akımlarda bile döngü empedansını ölçen özel bir EVSE serisine sahiptir. <Uyarı> Aşağıdaki fonksiyonlar, KEW 6516/6516BT ana ünite ürün yazılımı sürüm 2.10 veya sonrasına eklenmiştir. “LOOP ATT fonksiyonunda “L-PE 3W EV” modu” Bu fonksiyon, EVSE Döngü Empedansı ölçümü sırasında EVSE içindeki 6mA RDC-DD’nin tetiklenmesini önlemek için ölçüm akımını azaltır. F1 düğmesiyle “L-PE 3W EV” seçildiğinde, F3 düğmesiyle “Normal I” veya “Low I” seçeneklerinden biri seçilebilir.
“L-PE 3W” ve “L-PE 3W EV” Arasındaki Fark Döngü Empedansı ölçümü sırasında akım aşağıdaki gibi uygulanır.
| L-PE 3W | L-PE 3W EV | |
|---|---|---|
| L-N | 6A/60ms | 6A/60ms |
| N-PE | 10mA (5.3Hz) | Normal I : 6mA (5.3Hz) Low I : 4mA (5.3Hz) |
Ana ünitenin yazılım sürümünü nasıl kontrol edebilirsiniz? Sürüm, ana üniteyi açtıktan sonra ekranda kontrol edilebilir.
| 8602 | 8602 + 6516BT (MFT) | |
|---|---|---|
| CP durumu | A, B, C, D | |
| PP durumu | OPEN, 13A, 20A, 32A, 63A | |
| Terminal | E, N, L1, L2, L3, CP | |
| PE PRE-TEST | ✓ | |
| CP Hatası | ✓ | |
| PE Hatası | ✓ | |
| Şebeke prizi | 10/250V | |
| Süreklilik | – | ✓ |
| Yalıtım | – | ✓ (between conductors and earth) |
| Toprak | – | ✓ (2W, 3W) |
| Döngü empedansı | – | ✓ |
| Volts | – | ✓ |
| RCD | – | ✓ (AC, A, B, F, 6mA DC) |
| Faz rotasyonu | – | ✓ |
Model 7187A-Şebeke Test Ucu
Model 7246-Test Kablosu Seti
Model 7218A-Priz Probu
Model 7281-Kumandalı Test Probu
Model 8041-Kazık Seti
Model 9142-Cihaz Çantası
Model 9084-Kablo Çantası
Model 7221A-Şebeke Test Ucu
Model 7222A-Şebeke Test Ucu
Model 7228A-Toprak Direnci Test Uçları
Model 9151- Omuz Askısı
Model 9199- Omuz Pedi
