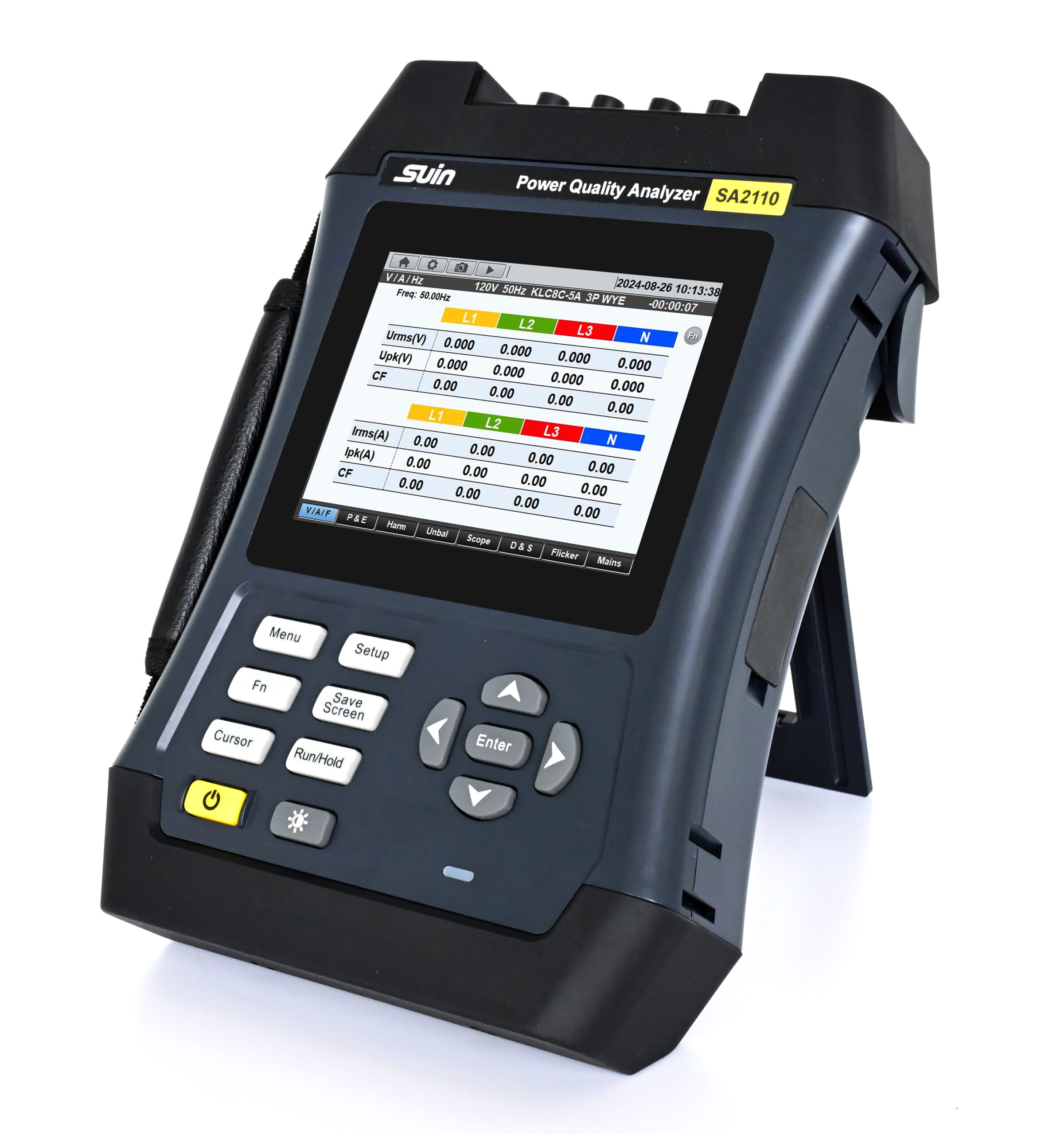

Özellikler
-
Uluslararası IEC61000-4-30 Class S standardı ile tam uyumludur
-

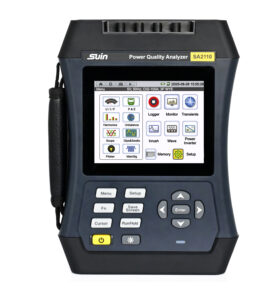

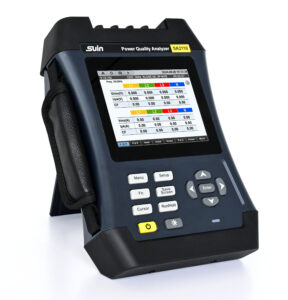

Yenilenmiş kullanıcı arayüzüne sahip 5,6 inç renkli LCD dokunmatik ekran
-
Eklenen yeni fonksiyonlar: Veri İşaretleme (Data Flagging), İnvertör Verimliliği Ölçümü, Şebeke Sinyallemesi (Mains Signaling), Harmonik Güç Analizi ve Dalga Şekli Kaydı
-
IP53 koruma sınıfı
-

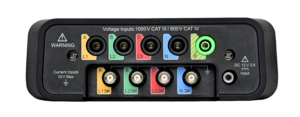

Sektörde yüksek güvenlik derecesi: CAT III 1000 V / CAT IV 600 V
Teknik Özellikler (Specification)
Gerilim / Akım / Frekans
Vrms (AC+DC)
| Ölçüm Aralığı | Çözünürlük | Doğruluk |
|---|---|---|
| 1V ~ 120V | 0.001V | Udin < 100V: ±0.2V |
| 120V ~ 400V | 0.01V | Udin > 100V: ±Udin × 0.2% |
| 400V ~ 1000V | 0.1V |
Vpk (Tepe Gerilimi)
| Ölçüm Aralığı | Çözünürlük | Doğruluk |
|---|---|---|
| 1 ~ 1400V | 0.01V | Nominal gerilimin ±5% |
V (Tepe Faktörü)
| Ölçüm Aralığı | Çözünürlük | Doğruluk |
|---|---|---|
| 1.0 ~ >2.8 | 0.01 | ±5% |
Akım (Arms)
(AC, akım trafosu hatası dahil değildir)
| Sensör | Ölçüm Aralığı | Çözünürlük | Doğruluk |
|---|---|---|---|
| 10mV/A | 0 ~ 150A | Pens aralığı × akım oranı, 5 etkin basamak | ±(0.1% okuma + 0.05% aralık) |
| 1mV/A | 1A ~ 2000A | ±(0.1% okuma + 0.05% aralık) | |
| Flexible Klamp | 10A ~ 6000A | ±(0.1% okuma + 0.1% aralık) |
Akım Tepe Faktörü
| Aralık | Çözünürlük | Doğruluk |
|---|---|---|
| 1 ~ 10 | 0.01 | ±5% |
Frekans
| Ölçüm Aralığı | Çözünürlük | Doğruluk |
|---|---|---|
| 42.5Hz ~ 57.5Hz (50Hz nominal) | 0.01Hz | ±0.01Hz |
| 51Hz ~ 69Hz (60Hz nominal) | 0.01Hz | ±0.01Hz |
| 320Hz ~ 480Hz (400Hz nominal) | 0.01Hz | ±0.01Hz |
Gerilim Düşmesi ve Yükselmesi (Dips & Swells)
| Parametre | Ölçüm Aralığı | Çözünürlük | Doğruluk |
|---|---|---|---|
| Vrms1/2 | Nominal gerilimin %0 ~ %200 | Vrms’e göre | ±%0.5 nominal gerilim |
| Arms1/2 | Akım pensine bağlı | Arms’a göre | ±(0.2% okuma + 0.2% aralık + CT) |
Harmonik Analizi (IEC61000-4-7)
Harmonik Sayısı
- 1 ~ 100 (50/60Hz)
- 1 ~ 12 (400Hz)
Mutlak Gerilim
| Aralık | Çözünürlük | Doğruluk |
|---|---|---|
| 0 ~ 1000V | Vrms referanslı | ±5% okuma (harmonik ≥ %1 nominal) |
| ±0.05% nominal gerilim (harmonik < %1) |
Mutlak Akım
| Aralık | Çözünürlük | Doğruluk |
|---|---|---|
| Akım pensine bağlı | Arms referanslı | ±5% okuma (harmonik ≥ %3 nominal) |
| ±0.05% nominal akım (harmonik < %3) |
THD (Toplam Harmonik Bozulma)
| Aralık | Çözünürlük | Doğruluk |
|---|---|---|
| 0 ~ 100% | 0.01% | ±2.5% |
Faz
| Aralık | Çözünürlük | Doğruluk |
|---|---|---|
| -180° ~ 180° | 0.1° | ±n×0.5° (n = harmonik sayısı) |
Harmonik Güç
| Frekans | Harmonik | Çözünürlük | Doğruluk |
|---|---|---|---|
| 50/60Hz | 1 ~ 50 | Min. 0.01kW | ±(5% + n×2% + CT) |
| 400Hz | 1 ~ 12 |
K Faktörü
| Aralık | Çözünürlük | Doğruluk |
|---|---|---|
| 1 ~ 50 | 0.01 | ±10% (Irms ≥ %1 akım aralığı) |
Güç ve Enerji (IEEE1459)
| Parametre | Aralık | Çözünürlük | Doğruluk |
|---|---|---|---|
| P, S, Q1 | Nominal gerilim ve akım pensine bağlı | Min. 0.01kW | ±(1% + 10 digit + CT) |
| PF & cosφ | 0 ~ 1 | 0.01 | ±0.01 |
| kWh, kVAh, kvarh | Nominal gerilim ve akım pensine bağlı | ±(1% + 10 digit + CT) |
Flicker (IEC61000-4-15)
| Parametre | Aralık | Çözünürlük | Doğruluk |
|---|---|---|---|
| Pst (10 dk) | 0.00 ~ 20.00 | 0.01 | ±5% |
| Plt (2 saat) | 0.00 ~ 20.00 | 0.01 | ±5% |
Dengesizlik (Unbalance)
| Parametre | Aralık | Çözünürlük | Doğruluk |
|---|---|---|---|
| Gerilim | 0 ~ 30% | 0.01% | ±0.1% |
| Akım | 0 ~ 30% | 0.01% | ±1% |
| Gerilim Fazı | -360° ~ 0° | 0.1° | ±0.1° |
| Akım Fazı | -360° ~ 0° | 0.1° | ±0.5° |
Gerilim Geçici Durumu (Voltage Transient)
| Parametre | Aralık | Çözünürlük | Doğruluk |
|---|---|---|---|
| Vpk | ±6000Vpk | 0.01V | ±15% |
| Vrms | 10 ~ 1000V | 0.01V | ±2.5% |
- Minimum test süresi: 5 µs
- Örnekleme hızı: 200 kS/s
Kalkış Akımı (Inrush Current)
| Parametre | Aralık | Çözünürlük | Doğruluk |
|---|---|---|---|
| Arms | Akım pensine bağlı | Arms referanslı | ±(1% + CT) |
| Kalkış süresi | 1 ~ 32 dakika seçilebilir | 10 ms | ±20 ms |
Şebeke Sinyallemesi (Mains Signaling)
| Parametre | Aralık | Çözünürlük | Doğruluk |
|---|---|---|---|
| Sinyal frekansı | 60 ~ 3000Hz | 0.1Hz | |
| Bağıl V% | 0 ~ 100% | 0.1% | ±0.4% |
| Mutlak V3s (3sn ortalama) | 0 ~ 1000V | 0.1V | Nominal gerilimin ±5% |
Veri Kaydedici (Logger)
| Özellik | Değer |
|---|---|
| Hafıza | Dahili Micro SD kart, 32GB |
| Kayıt süresi | 2 saat – 1 yıl (kayıt ayarına bağlı) |
| Kayıt aralığı | 1 saniye – 60 dakika |
İzleme (Monitor)
- Varsayılan veya kullanıcı tanımlı EN50160 standardı desteği
Genel Özellikler
| Özellik | Değer |
|---|---|
| İletişim | USB Host, LAN, WiFi |
| Dil | Çoklu dil (Çince, İngilizce vb.) |
| Güç | Li-ion 38.48Wh (7.4V, 5200mAh) / 12V 2A adaptör |
| Ekran | 640×480 piksel, 5.6″ renkli LCD dokunmatik |
| Boyut / Ağırlık | 270 × 200 × 68 mm / yaklaşık 2 kg |
Aksesuarlar
Standart
- Flexible Klamp: 5 adet
- Timsah klips: 5 adet
- Güç kablosu: 1 adet
- Güç adaptörü: 1 adet
- Taşıma çantası: 1 adet
- Giriş port etiketi: 1 adet
- USB bellek (kılavuz + PC yazılımı): 1 adet
Opsiyonel
AC Akım Trafosu (AC CT)
- C01 – 5A
- C02 – 100A
- C03 – 200A
- C04 – 1000A
AC/DC Akım Trafosu
- C05 – 1000AD
Rogowski Bobini
- C06 – 1500A
- C07 – 3000A
- C08 – 6000A
(renkli tanımlama klipsleri dahil)
Ek opsiyonlar:
- Manyetik Gerilim Konnektörü
- Sert koruma taşıma çantası
- Beidou / GPIB alıcısı
