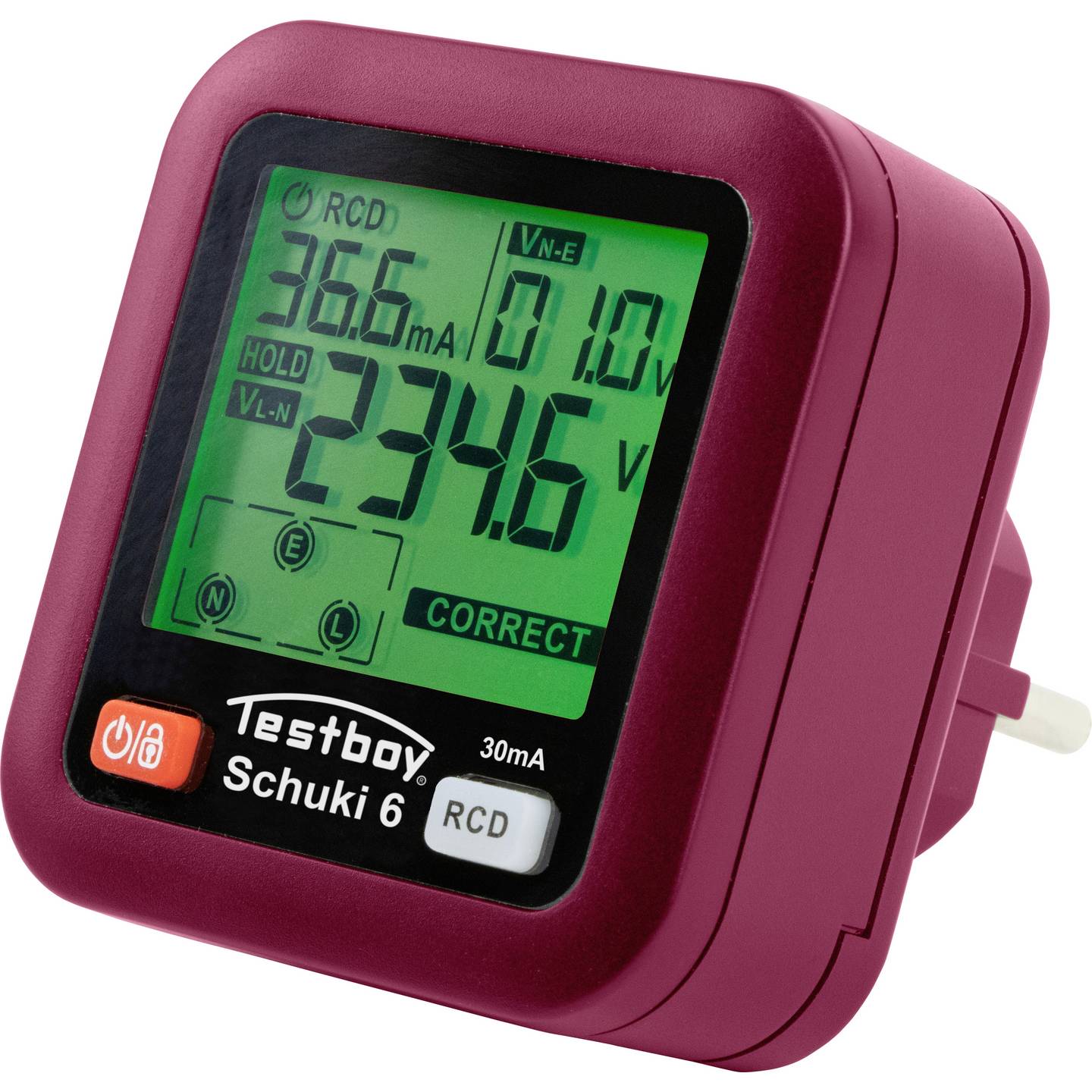

Testboy TV Schuki 6 Soket Test Cihazı
- Ekran 2.0″ LCD
- Çalışma Voltajı 30 – 260 V, 45 – 65 Hz
- FI/RCD testi Evet
- Çalışma Nemi 20% ~ 75%RH
- Depolama Sıcaklığı -10C ~ 50°C
- 230 V AC’de 30 mA nominal kaçak akım
- Ölçüm Süresi 10 – 1000 ms
- Kaçak Akım Voltajı (N-PE) 0 – 99 V, 45 – 65 Hz
- Aşırı gerilim kategorisi CAT II 300 V
- Boyutlar 68 x 65 x 75 mm
- Güç kaynağı 2 x 1,5 V AAA
Kurulumların hızlı ve güvenilir bir şekilde test edilmesi
Testboy TV Schuki 6, soket çıkışlarının kablolarını ve RCD’lerin açılmasını (230V’de 30 mA) kontrol etmek için tasarlanmış gelişmiş bir soket çıkış test cihazıdır. Elektrik tesisatlarının güvenliğini sağlamak için prizleri ve RCD’leri düzenli olarak kontrol etmesi gereken elektrikçiler ve diğer profesyoneller için ideal bir cihazdır.
| HATA TABLOSU | EKRAN HATA KODLARI |
| Doğru bağlantı | L / N / E |
| Topraklama Hatalı | E |
| Nötr Hatalı | N |
| Fazlar Hatalı | – – – |
| Faz / Topraklama Ters | L / E |
| Faz / Nötr Ters | L / N – Ters |
| Faz / Topraklama Ters Topraklama yok | L / N / E – |
NOT:
Faz/Topraklama Hatalı,
Topraklama Eksik;
Canlı kablo ile Topraklama Kablosu arasında ters bağlantı vardır veya Topraklama kablosu bağlı değildir.
Bu test cihazı, Nötr ve Toprak iletkenleri arasında ayrım yapamaz.
Test cihazı, test sırasında hata gösteriyorsa, kablolama uzman kişiler tarafından kontrol edilmelidir.
| Teknik veriler | |||
| Çalışma Voltajı | 30 ~ 260V / 45 ~65hz | ± (2.0%+2) | |
| Kaçak Akım Voltajı | 0 ~ 99V / 45 ~ 65hz | ± (2.0%+2) | |
| Ölçüm Süresi | 10 – 1000ms | ± (2.0%+4) | |
| Çalışma Sıcaklığı | 0°C ~ 40°C | ||
| Çalışma Nemi | 20% ~ 75%RH | ||
| Depolama Sıcaklığı | -10°C ~ 50°C | ||
| Depolama Nemi | 20% ~ 80%RH | ||
| Rakım | ≤ 2000m | ||
| RCD Test | >30mA (at 230 V AC) | ||
| Güç Kaynağı | 2x 1.5V AAA | ||

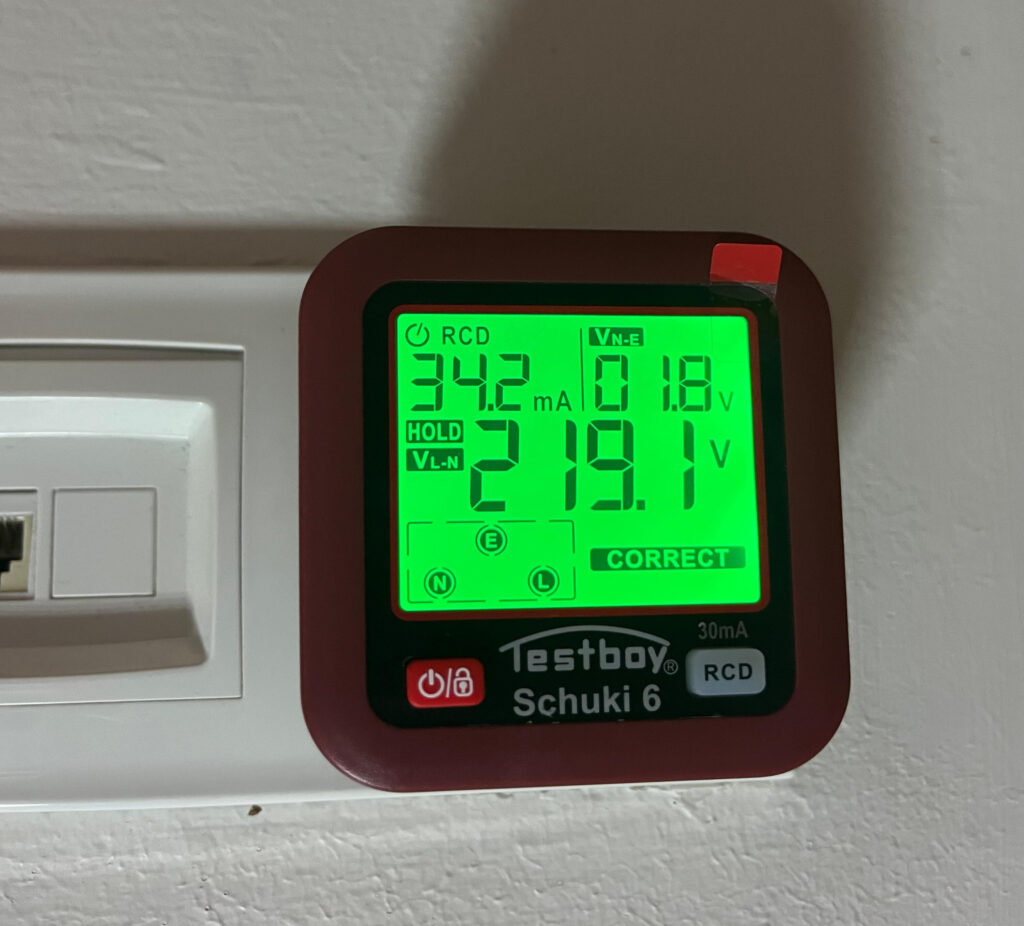

Doğru Ölçüm

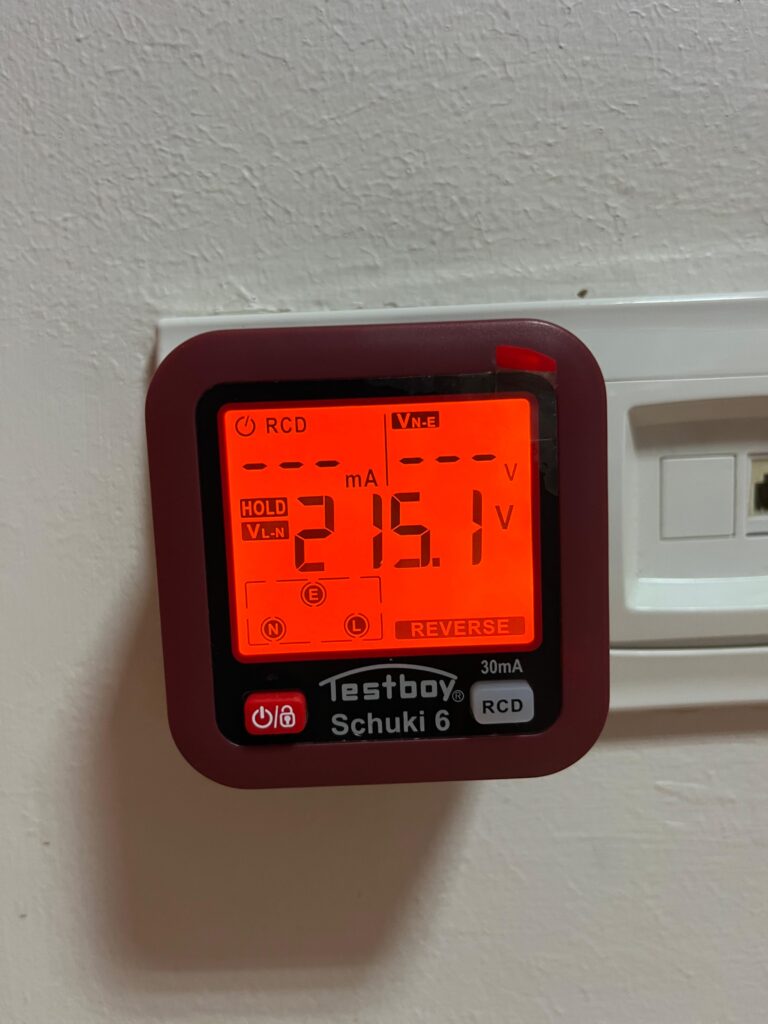

Hatalı Ölçüm
