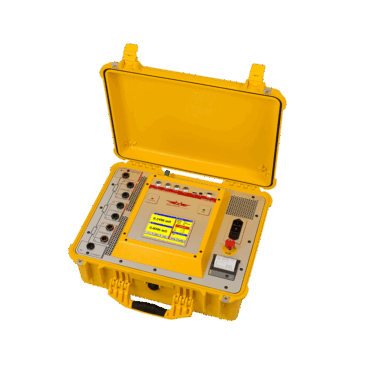

RAYTECH Trafo Ölçümleri için Sargı Direnci test cihazı
İsviçre Malı
- Yüksek güçlü DC kaynağı (50A/50V)
- Demagnetizasyon ve deşarj özelliği
- Arkadan aydınlatmalı ve dokunmatik ekranlı renkli LCD
- 10000’den fazla test sonucu için dahili depolamaya sahip mikroişlemci tabanlı sistem
- Otomatik direnç düzeltmeli sıcaklık kanalları
- En yüksek doğrulukta okumalar için saf filtrelenmiş DC Güç kaynağı
- USB Anahtarı veya USB / RS Bağlantısı ile veri alışverişi
- Panele Monte Acil Durdurma Anahtarı
- Aşırı sıcaklık durumu için otomatik kapanma
- Saha testi için sağlam kasaya monte edilmiştir
- Test sistemi ölçüm yaparken test sonuçlarının saklanması ve yazdırılması
- Herhangi bir yüksek akım test sisteminin En Yüksek Doğruluğu ve Hassasiyeti
- 0,00µΩ …100kΩ’dan itibaren Otomatik Düşük Direnç ölçümleri
- Tam otomatik soğutma eğrisi analizi (seçenek AHRT 01)
- Piyasadaki en hızlı deşarj süresi
- 2 yıl fabrikasyon hatalarına karşı garanti
Teknik Özellikler
Çalışma Sıcaklığı: -10ºC … +60°C
Saklama Sıcaklığı: -20°C … +70°C
Model No: WR50-12
Boyutlar: L: 521 mm (20.5”) W: 432 mm (17”) H: 216 mm (8.5”)
Ağırlık: 16.6 kg
Giriş Gücü: 90 – 264 VAC (maks. 1,5 kW), 47…63 Hz, otomatik aralık
Çıkış Voltajı: 0 to 50 V DC
Seçilebilir test akımı: 25 mA … 50 A
Ekran: Arka aydınlatmalı ve dokunmatik ekranlı renkli LCD
Aksesuarlar: Taşıma Çantası, Akım Kabloları 2x 10m, Potansiyel Kablolar CH 1 10m 2x 10m, Potansiyel Kablolar CH 2 10m 2x 10m, WR-50-12 ve WR-50-12-R için Jumper Kabloları 1x 10m, Güç Kablosu, TRZ-212 2 Kağıt Rulo ve 2 sigorta, USB Bellek
Ölçüm Parametreleri
Akım Aralığı Ölçüm Aralığı Doğruluk Çözünürlük
30-50 A 0.00 µΩ … 1.3 Ω ± 0.1% Rdg ± 0.05 µΩ 5 Digits or 0.05 µΩ
15-30 A 0.0 µΩ … 3.3 Ω ± 0.1% Rdg ± 0.1 µΩ 5 Digits or 0.1 µΩ
8-15 A 0.0000 mΩ … 6.3 Ω ± 0.1% Rdg ± 0.2 µΩ 5 Digits or 0.2 µΩ
3-8 A 0.0000 mΩ … 16.7 Ω ± 0.1% Rdg ± 0.5 µΩ 5 Digits or 0.5 µΩ
1-3 A 0.000 mΩ … 47.2 Ω ± 0.1% Rdg ± 1 µΩ 5 Digits or 1 µΩ
0.7-1 A 0.000 mΩ … 71.4 Ω ± 0.1% Rdg ± 2 µΩ 5 Digits or 2 µΩ
0.3-0.7 A 0.000 mΩ … 167 Ω ± 0.1% Rdg ± 5 µΩ 5 Digits or 5 µΩ
0.1-0.3 A 0.00 mΩ … 500 Ω ± 0.1% Rdg ± 10 µΩ 5 Digits or 20 µΩ
25-100 mA 0.00 mΩ … 2 kΩ ± 0.1% Rdg ± 20 µΩ 5 Digits or 10 µΩ
<25 mA 2 kΩ … 10 kΩ ± 0.2% Rdg ± 200 mΩ 5 Digits or 200 mΩ
<25 mA 10 kΩ … 100 kΩ ± 0.8% Rdg ± 20 Ω 4 Digits or 20 Ω
Direnç Aralığı: İndüktans Aralığı:
0.00 µΩ to 100 kΩ 0 Henry to 1500 Henry
