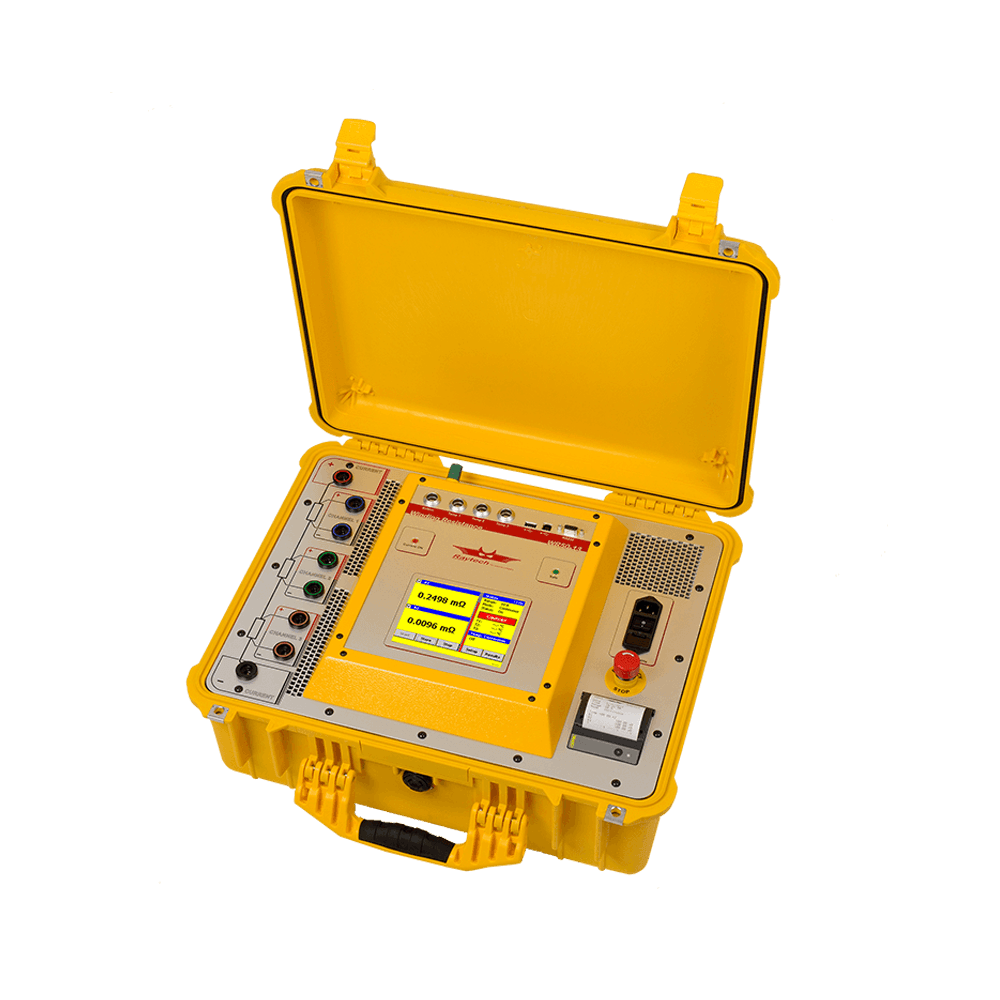

RAYTECH Trafo Ölçümleri için 3 Kanallı Sargı Direnci test cihazı
İsviçre Malı
Özellikler
Ölçüm Yöntemleri
- Büyük DC sargı direnci ölçümleri, çok düşük değerler olan 0,00 µΩ’dan 100 kΩ’a kadar değişmektedir.
- Gelişmiş transformatör çekirdeği manyetik giderme
- Tam otomatik soğutma eğrisi analizi (AHRT 01 seçeneği)
Ek Özellikler
- Çıkış akımı 25mA ile 50A arasında ayarlanabilir.
- 1500 Henry’ye kadar yüksek endüktif yüklerin çok hızlı şarj ve deşarjı
- Düşük voltaj, yüksek voltaj ve üçüncül tarafın eş zamanlı olarak ölçülmesini sağlayan üç ölçüm kanalı.
- Tam otomatik kalibrasyon sistemi ve sistem teşhisi
- Ölçülen direncin otomatik sıcaklık düzeltmesi için 3 sıcaklık kanalı
- En yüksek doğrulukta ölçümler için saf filtrelenmiş DC güç kaynağı.
Kullanıcı Arayüzü ve Veri Yönetimi
- Kullanıcı dostu kullanıcı arayüzü
- Test nesnesi Profili oluşturma, içe ve dışa aktarma
- Ölçüm sonuçlarını, ekrana dokunma sıklığına veya zamana bağlı olarak grafiksel olarak gösterin.

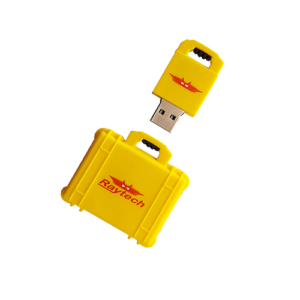

- USB bellek, seri kablo ve USB kablosu aracılığıyla veri alışverişi
- Çeşitli formatlarda rapor oluşturma
- T-Base Pro PC yazılımından tam uzaktan kumanda seçeneği veya Command Set kullanılarak özel kod oluşturma imkanı.
- Test sistemi ölçüm yaparken test sonuçlarının kolayca saklanması ve yazdırılması.
Dayanıklılık ve Destek
- Geliştirilmiş akıllı ağır hizmet koruma sistemi
- İç ısıyı dağıtmak için akıllı soğutma sistemi.
- Yazılım ve donanım yazılımı güncellemesi
- Raytech teknik desteği
- Fabrikasyon hatalarına karşı 2 yıl standart garanti
Teknik Özellikleri:
Kullanım alanı: Hem iç hem de dış mekanlarda, ağır endüstriyel elektromanyetik ortamlar dahil olmak üzere taşınabilir şekilde kullanılabilir.
Ek: Endüstriyel yüksek darbe dayanımlı plastik kasa

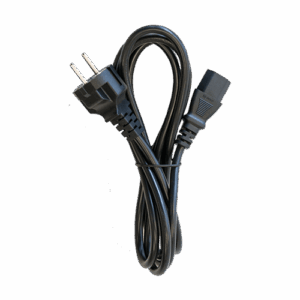

Tedarik: IEC 60320, C13/C14 şebeke konektörü, CAT II
Mutlak giriş voltajları: 90-264 VAC @ 47-63Hz
Güç tüketimi: Maks. 1500VA
Çıkış gücü: Maks. 1200W
Mevcut kullanıcının seçebileceği seçenekleri test edin: 25mA-50 A
Maksimum test gerilimi (DC): 50VDC
Görüntülemek: 5,7 inç TFT Renkli LCD
Giriş aygıtları: Dokunmatik ekran, fare ve klavye desteği
Arayüzler: 2 adet tam hızda USB 2.0 (1 ana cihaz, 1 aygıt) ve 9 pinli RS232 seri portu.
Dahili bellek depolama: 10.000 test sonucu

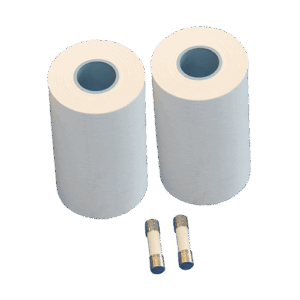

Yazıcı: Dahili 1,9 inç termal yazıcı, harici yazıcıya doğrudan bağlantı desteği.
Çalışma sıcaklığı: -10°C (14°F) ile +55°C (131°F) arasında
Saklama sıcaklığı: -20°C (-4°F) ile +70°C (158°F) arasında
Koruma derecesi (kapalı kapı): IP67 sınıfı, toz geçirmez ve 1 metre derinliğe kadar suya daldırılabilir.
Boyut: Uzunluk: 525 mm (20,7”) Genişlik: 437 mm (17,2”) Yükseklik: 213 mm (8,4”)
Ağırlık (ölçüm aleti): 16,6 kg (36,6 lbs.)
Ölçüm Parametreleri
| Mevcut Aralık | Ölçüm Aralığı | Kesinlik | Çözünürlük |
| 30 – 50A | 0,00 µΩ … 1,3 Ω | ± 0.1% Rdg ± 0.05 µΩ | 5 basamaklı veya 0,05 µΩ |
| 15 – 30A | 0,0 µΩ … 3,3 Ω | ± 0,1% Rdg ± 0,1 µΩ | 5 basamaklı veya 0,1 µΩ |
| 8 – 15A | 0,0000 mΩ … 6,3 Ω | ± 0,1% Rdg ± 0,2 µΩ | 5 basamaklı veya 0,2 µΩ |
| 3 – 8A | 0,0000 mΩ … 16,7 Ω | ± 0.1% Rdg ± 0.5 µΩ | 5 basamaklı veya 0,5 µΩ |
| 1 – 3A | 0,000 mΩ … 47,2 Ω | ± 0.1% Rdg ± 1 µΩ | 5 Basamak veya 1 µΩ |
| 0.7 – 1A | 0,000 mΩ … 71,4 Ω | ± 0.1% Rdg ± 2 µΩ | 5 Basamak veya 2 µΩ |
| 0,3 – 0,7A | 0,000 mΩ … 167 Ω | ± 0.1% Rdg ± 5 µΩ | 5 Basamak veya 5 µΩ |
| 0.1 – 0.3A | 0,00 mΩ … 500 Ω | ± 0.1% Rdg ± 10 µΩ | 5 Haneli veya 10 µΩ |
| 25 – 100 mA | 0,00 mΩ … 2 kΩ | ± 0.1% Rdg ± 20 µΩ | 5 Haneli veya 20 µΩ |
| < 25 mA | 2 kΩ … 10 kΩ | ± 0,2% Rdg ± 200 mΩ | 5 Haneli veya 200 mΩ |
| < 25 mA | 10 kΩ … 100 kΩ | ± 0,8% Rdg ± 20 Ω | 4 Haneli veya 20 Ω |
| Direnç Aralığı: | 0,00 µΩ ile 100 kΩ arası |
| İndüktans Aralığı: | 0 ila 1.500 Henry |
| Sıcaklık: | Çalışma sıcaklığı: -10ºC ila 60°C (14ºF ila 140ºF) Depolama sıcaklığı: -20°C ila 70°C (-4ºF ila 158ºF) |
