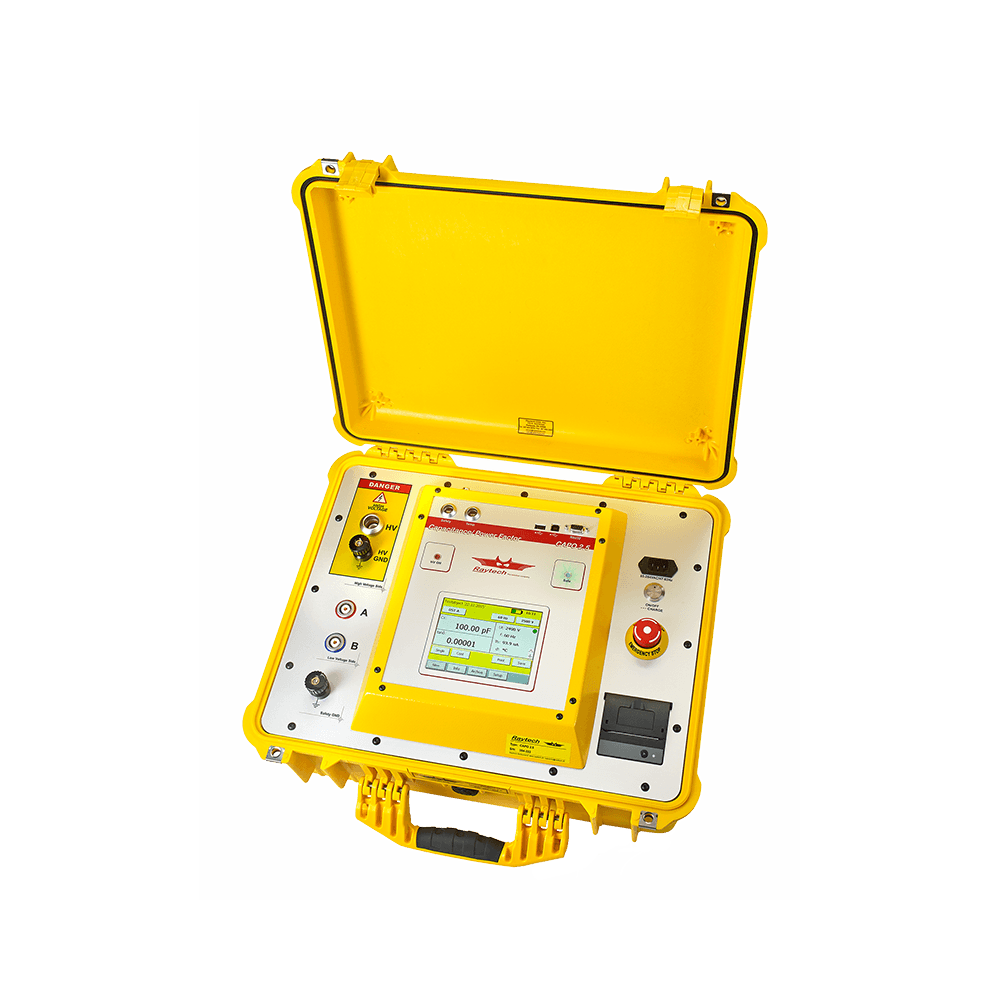

Raytech CAPO 2.5 Kapasitans ve Tan δ Güç Faktörü Ölçer 2,5kVİsviçre Malı
CAPO 2.5, yalıtım özelliklerinin ölçümü için tasarlanmış güçlü ve hassas bir kapasitans ve tan δ güç faktörü test cihazıdır. Güç transformatörü yalıtımı gibi birçok yalıtım türü, teşhis veya önleyici bakım için ölçülebilir.
Bu, taşınabilir ve sağlam bir kasaya yerleştirilmiş, benzersiz, pille çalışan bir cihazdır ve saha kullanımı için mükemmeldir.
Yalıtım Güç Faktörü (cos ᵠ), Dağılım Faktörü (tan δ), Kapasitans, İndüktans, Uyarma akımı, Kalite Faktörü ve Güç Kaybı (watt) ölçümlerini gerçekleştirebilir.
Ölçümler, 10 Hz ile 400 Hz arasında değişen bir frekansta 2,5 kVAC’ye kadar yapılabilir. Daha sonra sonuçlar, 10 kVAC eşdeğer test voltajına dönüştürülebilir.
CAPO 2.5, hassasiyetinin yanı sıra, daha iyi teşhis için faydalı olabilecek renkli dokunmatik ekrandaki çizim aracı gibi kullanışlı araçlar da sunmaktadır. Sonuçlar dahili veya harici belleğe kaydedilebilir, Raytech t-base pro yazılımına aktarılabilir veya dahili termal yazıcı kullanılarak kolayca yazdırılabilir.
Özellikler:
Ölçüm Yöntemleri
- Güç transformatörü izolasyonu, burç ve diğer izolasyon türlerinin ölçümü
- İzolasyon Güç Faktörü (cos ᵠ), Dağılım Faktörü (tan δ), Kapasitans, İndüktans, Uyarma, Kalite Faktörü ve Güç Kaybı (watt) ölçümü
Ek Özellikler
- Pille çalışan, dünyada eşsiz
- Dahili Standart Kondansatör
- 10 Hz ile 400 Hz arasında test frekansı, tarama fonksiyonu ve dar bant frekanslı dielektrik spektroskopisi için kullanışlı grafik çizme aracı içerir.
- Sıcaklık ölçümü için bir kanal içerir.
- Tam otomatik kalibrasyon sistemi ve sistem teşhisi
Kullanıcı Arayüzü ve Veri Yönetimi
- Kullanıcı dostu arayüz
- Test nesnesi Profili ve Şablonu oluşturma, içe ve dışa aktarma
- USB bellek, seri kablo ve USB kablosu aracılığıyla veri alışverişi
- Veri alışverişi, profil ve şablon yönetimi ve rapor oluşturma için ücretsiz T-Base Pro yazılımı.
- Çeşitli formatlarda rapor oluşturma
- Cihazın uzaktan kontrolü için ücretsiz komut seti.
Dayanıklılık ve Destek
- Geliştirilmiş akıllı ağır hizmet koruma sistemi
- Yazılım ve donanım yazılımı güncellemesi
- Raytech teknik desteği
- 2 yıl standart garanti
Teknik Özellikleri:
Kullanım alanı: Hem iç hem de dış mekanlarda, ağır endüstriyel elektromanyetik ortamlar dahil olmak üzere taşınabilir şekilde kullanılabilir.
Ek: Endüstriyel yüksek darbe dayanımlı plastik kasa
Tedarik: IEC 60320, C13/C14 şebeke konektörü, CAT II
Pil:Lityum-iyon pil, 43,2V/ 2,25 Ah
Mutlak giriş voltajları: 90-264 VAC @ 47-63Hz
Güç tüketimi:Maks. 150VA
Çıkış gücü: Maks. 500VA
Test gerilimi kullanıcı tarafından seçilebilir: 0-2500VAC @ 10-400 Hz
Maksimum test akımı (AC):200mA
Görüntülemek: 5,7 inç TFT Renkli LCD
Giriş aygıtları: Dokunmatik ekran, fare ve klavye desteği
Arayüzler: 2 adet tam hızda USB 2.0 (1 ana bilgisayar, 1 cihaz) ve 9 pinli RS232 seri portu.
Dahili bellek depolama: 10.000 test sonucu
Yazıcı: Dahili 1,9 inç termal yazıcı, harici yazıcıya doğrudan bağlantı desteği.
Çalışma sıcaklığı: -10°C (14°F) ile +55°C (131°F) arasında
Saklama sıcaklığı:-20°C (-4°F) ile +70°C (158°F) arasında
Koruma derecesi (kapalı kapı): IP67 sınıfı, toz geçirmez ve 1 metre derinliğe kadar suya daldırılabilir.
Boyut: Uzunluk: 525 mm (20,7”) Genişlik: 437 mm (17,2”) Yükseklik: 213 mm (8,4”)
Ağırlık (ölçüm aleti):22,2 kg (48,9 lbs.)
Kesinlik
Ölçüm parametreleri
Dağılım faktörü/ tan δ
Ölçüm aralığı Kesinlik Çözünürlük
0 … 0.1 ± 0,5% Okuma ± 1×10 -4 1×10 -5
0.1 … 1 ± 0,5% Okuma ± 1×10 -4 1×10 -4
1 ± 0,5% Okuma 3 Rakam
Güç faktörü/ cos φ
Ölçüm aralığı Kesinlik Çözünürlük
0 … 0.1 ± 0,5% Okuma ± 1×10 -4 1×10 -5
0.1 … 1 ± 0,5% Okuma ± 1×10 -4 1×10 -4
Kapasitans
Test gerilimi Ölçüm aralığı Kesinlik Çözünürlük
@ 500V @ 50 Hz 0,00 pF … 1,3 µF ± 0,3% Rdg ± 0,3pF 0,01 pF veya 5 Basamak
@ 2,5kV @ 50 Hz 0,00pF … 254nF ± 0,3% Rdg ± 0,3pF 0,01 pF veya 5 Basamak
@ 500V @ 60 Hz 0,00 pF … 1,1 µF ± 0,3% Rdg ± 0,3pF 0,01 pF veya 5 Basamak
@ 2,5kV @ 60 Hz 0,00pF … 212nF ± 0,3% Rdg ± 0,3pF 0,01 pF veya 5 Basamak
Ölçüm aralığı Kesinlik Çözünürlük
Test gerilimi 2500Vrms’ye kadar (45 … 400 Hz) ± 0,5% Rdg ± 1V 1V
Akımı test et 200 metreye kadar kollar ± 0,3% Rdg ± 1µA 0,1 µA veya 4 Haneli
Çıkış frekansı 10 Hz … 400 Hz (0,5 Hz adımlarla) ± 0,01% %0,1
Çıkış gücü 0 … 500VA
