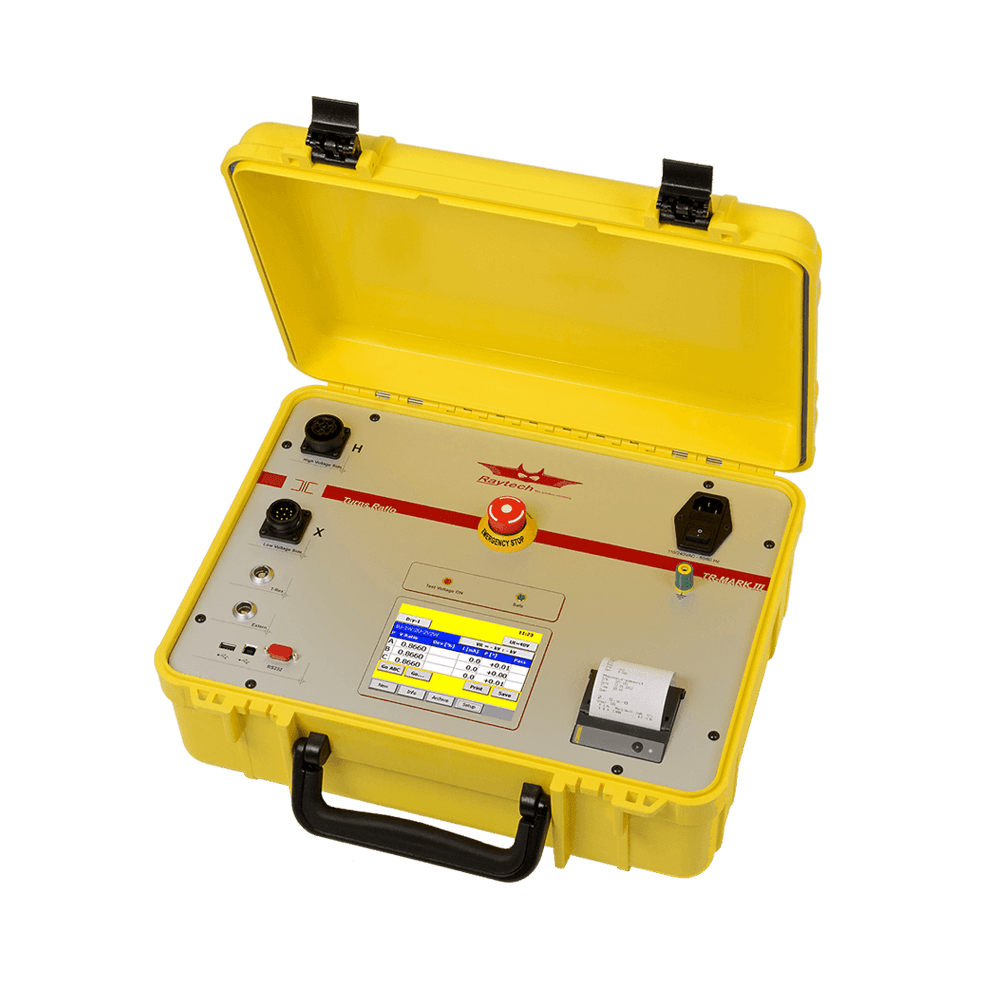

TR- MARK III, Raytech Trafo Dönüşüm Oranı Test Cihazıİsviçre Malı
- Tam Otomatik
- 250V’a kadar Voltajı Test Etme
- Otomatik Vektör Grubu Tespiti
Ölçüm Yöntemleri
- Güç transformatörleri, PT’ler ve CT’ler ölçümü
- Vida Oranı, Uyarılma Akımı, Faz Yer Değiştirmesi ve Sapma Hata Ölçümü
Ek Özellikler
- Trafoya bir kez kolayca bağlanmak
- Manuel musluk değiştirme için musluk değiştirici otomatik kontrol bağlantısı ve harici test anahtarı
- Test object üzerinde yüklen <0.05 VA
- Otomatik vektör grubu tanımlaması
- Uygun test voltajının otomatik seçimi
- Otomatik gerçek tap konumu tanımlama
- Özel ölçümler için 3 fazlı saf sinüs dalgası üretmek amacıyla isteğe bağlı T-REX dış kaynak kullanılır.
Kullanıcı Arayüzü ve Veri Yönetimi
- Kullanıcı dostu arayüz
- Test nesne profili ve şablon oluşturma, içe aktarma ve dışa aktarma

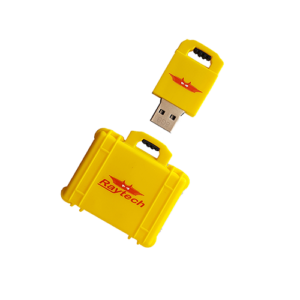

- USB Anahtar, seri kablo ve USB kablosu üzerinden veri alışverişi
- Veri alışverişi, profil ve şablon yönetimi ile rapor oluşturma için ücretsiz T-Base Pro yazılımı
- Çeşitli formatlarda rapor üretimi
- Tam uzaktan kumandalı T-Base Pro PC yazılımı (isteğe bağlı)
- Enstrümanın uzaktan kumandası için serbest komut seti
Dayanıklılık ve Destek
- Geliştirilmiş akıllı ağır hizmet koruma sistemi
- Son derece dayanıklı (1 metre düşüş testine dayanabilir)
- Yazılım ve yazılım güncellemesi
- 1 yıl fabrikasyon hatalarına karşı standart garanti
Teknik Özellikleri:
Kullanım alanı: İç ve dış mekan için taşınabilir ve ağır endüstriyel elektromanyetik ortamlar dahil.
Çevre: Endüstriyel yüksek etkili plastik kılıf

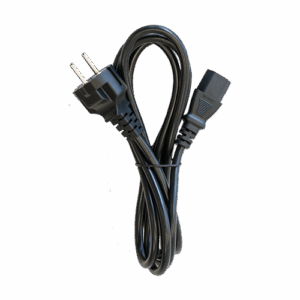

Tedarik: IEC 60320, C13/C14 ana konnektörü, CAT II
Mutlak giriş voltajları: 90-132/ 180-264 VAC @ 47-63Hz
Tüketim gücü: Max. 150VA
Çıkış gücü: Maksimum 100W
Test voltajı kullanıcısı seçilebilir: 1, 10, 40, 100 ve 250VAC
Maksimum test akımı: 1A
Ekran: 5.7″ TFT Renkli LCD
Giriş cihazları: Dokunmatik ekran, fare ve klavye desteği
Arayüzler: 2 USB 2.0 tam hız (1 ana bilgisayar, 1 cihaz) ve 9 pinli RS232 seri
Dahili bellek depolama: 10000 test sonuçları

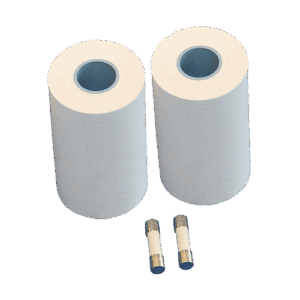

Matbaca: Dahili 1.9″ termal yazıcı, harici yazıcı doğrudan bağlantıyı destekliyor
Çalışma sıcaklığı: -10°C (14°F) ile +55°C (131°F) arası
Depolama sıcaklığı: -20°C (-4°F) ile +70°C (158°F) arasında
Koruma derecesi (kapalı kapı): IP67, toz geçirmez ve 1 metre derinliğe kadar suya batma
Boyut: L: 472 mm (18.6″) K: 368 mm (14.5″) S: 196 mm (7.7″)
Ağırlık (enstrüman): 10,5kg (23,1 lbs.)
Kesinlik
Ölçüm parametreleri
250V’de dönüş oranı
Menzil Kesinlik Çözünürlük
0.8 … 5000 ±0.06% Rdg ±1 LSD 5 Rakam
5001 … 10000 ±0.1% Rdg ±1 LSD 5 Rakam
10001 … 32500 ±0.3% Rdg ±1 LSD 5 Rakam
32501 … 40000 ±0,4% Rdg ±1 LSD 5 Rakam
100V veya 40V’de dönüş oranı
Menzil Kesinlik Çözünürlük
0.8 … 2000 ±0.06% Rdg ±1 LSD 5 Rakam
2001 … 4000 ±0.1% Rdg ±1 LSD 5 Rakam
4001 … 13000 ±0.3% Rdg ±1 LSD 5 Rakam
13001 … 16000 ±0,4% Rdg ±1 LSD 5 Rakam
10V’de dönüş oranı
Menzil 10V’de Doğruluk Çözünürlük
0.8 … 2000 ±0.15% Rdg ±1 LSD 5 Rakam
2001 … 4000 ±0.3% Rdg ±1 LSD 5 Rakam
Akım Kesinlik Çözünürlük
0 … 1A ±0,001A 0,1mA
Faz açısı Kesinlik Çözünürlük
±90 Derece ±0,05 Derece 0,01 Derece
Dönüş oranı aralığı
0,8 ila 45.000
