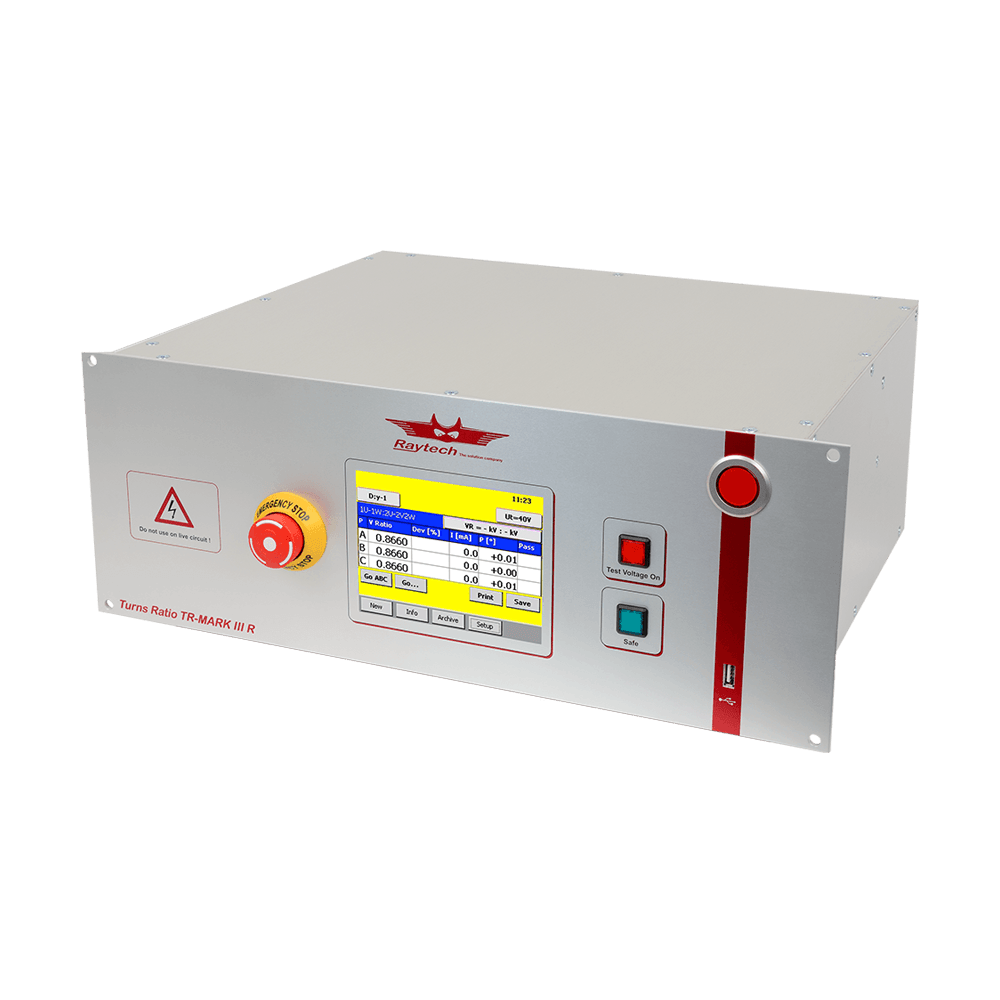

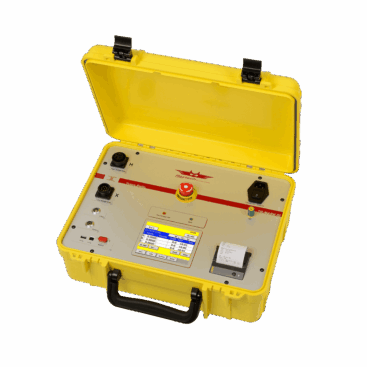

TR- MARK III, Raytech Trafo Dönüşüm Oranı Test Cihazı
İsviçre Malı
- Tam otomatik
- 250V’a kadar test gerilimi
- Otomatik vektör grubu tespiti
Ölçüm Yöntemleri
- Güç transformatörlerinin, PT’lerin ve CT’lerin ölçümü
- Sargı oranı, uyarma akımı, faz kayması ve sapma hatası ölçümü
Ek Özellikler
- Transformatöre tek seferlik kolay bağlantı.
- Kademe değiştirici otomatik kontrol bağlantısı ve manuel kademe değiştirme için harici test şalteri
- Test nesnesi üzerindeki yük <0,05 VA
- Otomatik vektör grubu tanımlama
- Uygun test voltajının otomatik seçimi
- Otomatik gerçek musluk pozisyonu tespiti
- İsteğe bağlı T-REX-R harici kaynak, özel ölçümler için 3 fazlı saf sinüs dalgası üretmek üzere kullanılabilir.
- Laboratuvar güvenlik lambası ve güvenlik kilitlemeleri için özel çıkış.
Kullanıcı Arayüzü ve Veri Yönetimi
- Kullanıcı dostu arayüz
- Test nesnesi Profili ve Şablonu oluşturma, içe ve dışa aktarma
- USB bellek, seri kablo ve USB kablosu aracılığıyla veri alışverişi
- Veri alışverişi, profil ve şablon yönetimi ve rapor oluşturma için ücretsiz T-Base Pro yazılımı.
- Çeşitli formatlarda rapor oluşturma
- T-Base Pro PC yazılımı üzerinden tam uzaktan kontrol (İsteğe bağlı)
- Cihazın uzaktan kontrolü için ücretsiz komut seti.
Dayanıklılık ve Destek
- Geliştirilmiş akıllı ağır hizmet koruma sistemi
- Yazılım ve donanım yazılımı güncellemesi
- 1 yıl fabrikasyon hatalarına karşı standart garanti
Teknik Özellikleri:
Kullanım alanı: İç mekanlar, ağır sanayi elektromanyetik ortamları dahil.
Ek: Alüminyum raf tipi kasa
Tedarik: IEC 60320, C13/C14 şebeke konektörü, CAT II
Raf ünitesi: 4U
Mutlak giriş voltajları: 90-132/ 180-264 VAC @ 47-63Hz
Güç tüketimi: Maks. 150VA
Çıkış gücü: Maks. 100W
Test gerilimi kullanıcı tarafından seçilebilir: 1, 10, 40, 100 ve 250VAC
Maksimum test akımı: 1A
Görüntülemek: 5,7 inç TFT Renkli LCD
Giriş aygıtları: Dokunmatik ekran, fare ve klavye desteği
Arayüzler: 4 adet tam hızda USB 2.0 (3 ana bilgisayar, 1 cihaz) ve 9 pinli RS232 seri portu.
Dahili bellek depolama: 10.000 test sonucu
Çalışma sıcaklığı: -10°C (14°F) ile +40°C (104°F) arasında
Saklama sıcaklığı: -20°C (-4°F) ile +70°C (158°F) arasında
Boyut: Uzunluk: 490 mm (19,3”) Genişlik: 436 mm (17,2”) Yükseklik: 177 mm (7”)
Ağırlık (ölçüm aleti): 7,8 kg (17 lbs.)
Kesinlik
Ölçüm parametreleri
250V’de dönüş oranı
Menzil Kesinlik Çözünürlük
0.8 … 5000 ±0.06% Rdg ±1 LSD 5 Rakam
5001 … 10000 ±0.1% Rdg ±1 LSD 5 Rakam
10001 … 32500 ±0.3% Rdg ±1 LSD 5 Rakam
32501 … 40000 ±0,4% Rdg ±1 LSD 5 Rakam
100V veya 40V’de dönüş oranı
Menzil Kesinlik Çözünürlük
0.8 … 2000 ±0.06% Rdg ±1 LSD 5 Rakam
2001 … 4000 ±0.1% Rdg ±1 LSD 5 Rakam
4001 … 13000 ±0.3% Rdg ±1 LSD 5 Rakam
13001 … 16000 ±0,4% Rdg ±1 LSD 5 Rakam
10V’de dönüş oranı
Menzil 10V’de Doğruluk Çözünürlük
0.8 … 2000 ±0.15% Rdg ±1 LSD 5 Rakam
2001 … 4000 ±0.3% Rdg ±1 LSD 5 Rakam
Akım Kesinlik Çözünürlük
0 … 1A ±0,001A 0,1mA
Faz açısı Kesinlik Çözünürlük
±90 Derece ±0,05 Derece 0,01 Derece
Dönüş oranı aralığı
0,8 ila 45.000
