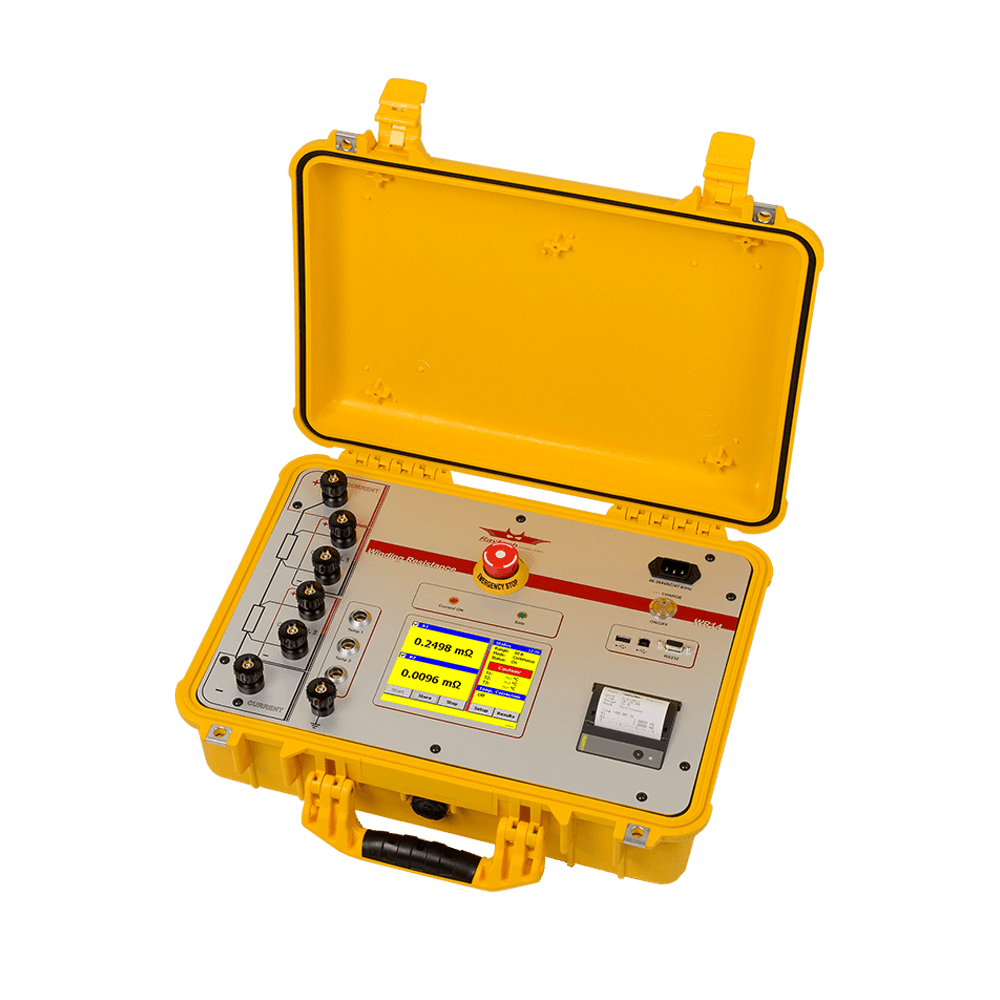

Raytech WR14 15 Amper, 2 Kanallı Sargı Direnci Ölçer
İsviçre Malı
Raytech WR14, büyük güç transformatör sargıları gibi yüksek endüktif sargıların yüksek hassasiyetli DC sargı direnci ölçümü için özel olarak tasarlanmış bir Sargı Direnci ölçüm sistemidir. Ayrıca hassas teşhis ve önleyici bakım için de kullanılabilir. Kısa devre yapmış sargılar, kademe değiştirici sorunları ve gevşek bağlantılar gibi birçok güç transformatörü arızası hassas bir şekilde tespit edilebilir.
Maksimum hareket kabiliyeti için WR14, batarya ile çalışır ve çok hafiftir. Ayrıca gelişmiş transformatör çekirdeği manyetik giderme, sıcaklık artışı ölçümü ve analizi (isteğe bağlı) ve 2 adede kadar sıcaklık probu kullanılarak otomatik sıcaklık düzeltmesi gibi özel araçlar da içerir.

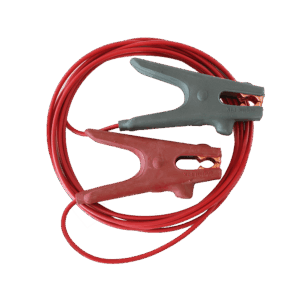

WR14, birlikte verilen jumper kablosu kullanılarak hem yüksek voltaj hem de düşük voltaj tarafına akım verebilir ve iki ayrı ölçüm kanalı kullanılarak eş zamanlı olarak direnç ölçümü yapılabilir.
Özellikler:
Ölçüm Yöntemleri
- Büyük DC sargı direnci ölçümleri, çok düşük değerler olan 0,00 µΩ’dan 100 kΩ’a kadar değişmektedir.
- Gelişmiş transformatör çekirdeği manyetik giderme
- Tam otomatik soğutma eğrisi analizi (AHRT 01 seçeneği)
Ek Özellikler
- Hafif ve pille çalışan
- Çıkış akımı 25mA ile 15A arasında ayarlanabilir.
- 1500 Henry’ye kadar yüksek endüktif yüklerin hızlı şarj ve deşarjı
- Düşük voltaj ve yüksek voltaj taraflarını aynı anda ölçmeyi sağlayan iki ölçüm kanalı.
- Tam otomatik kalibrasyon sistemi ve sistem teşhisi
- Ölçülen direncin otomatik sıcaklık düzeltmesi için 2 sıcaklık kanalı
- En yüksek doğrulukta ölçümler için saf filtrelenmiş DC güç kaynağı.
Kullanıcı Arayüzü ve Veri Yönetimi
- Kullanıcı dostu kullanıcı arayüzü
- Test sistemi ölçüm yaparken test sonuçlarının kolayca saklanması ve yazdırılması.
- Test nesnesi Profili oluşturma, içe ve dışa aktarma
- Ölçüm sonuçlarını, ekrana dokunma sıklığına veya zamana bağlı olarak grafiksel olarak gösterin.

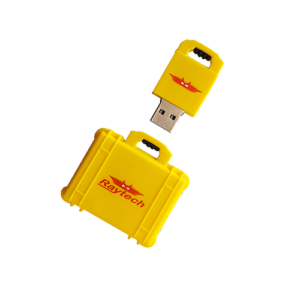

- USB bellek, seri kablo ve USB kablosu aracılığıyla veri alışverişi
- Çeşitli formatlarda rapor oluşturma
- T-Base Pro PC yazılımından tam uzaktan kumanda seçeneği veya Command Set kullanılarak özel kod oluşturma imkanı.
Dayanıklılık ve Destek
- Geliştirilmiş akıllı ağır hizmet koruma sistemi
- Yazılım ve donanım yazılımı güncellemesi
- Raytech teknik desteği
- 2 yıl standart garanti
Teknik Özellikleri:
Kullanım alanı: Hem iç hem de dış mekanlarda, ağır endüstriyel elektromanyetik ortamlar dahil olmak üzere taşınabilir şekilde kullanılabilir.
Ek:Endüstriyel yüksek darbe dayanımlı plastik kasa

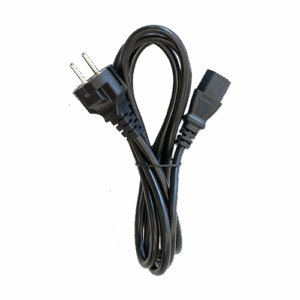

Tedarik:IEC 60320, C13/C14 şebeke konektörü, CAT II
Pil: Lityum-iyon pil, 14,8V/ 6Ah
Mutlak giriş voltajları:90-264 VAC @ 47-63Hz
Güç tüketimi: Maks. 150VA
Çıkış gücü: Maks. 90W
Mevcut kullanıcının seçebileceği seçenekleri test edin: 25mA-15ADC
Maksimum test gerilimi: 30VDC
Görüntülemek: 5,7 inç TFT Renkli LCD
Giriş aygıtları:Dokunmatik ekran, fare ve klavye desteği
Arayüzler:2 adet tam hızda USB 2.0 (1 ana bilgisayar, 1 cihaz) ve 9 pinli RS232 seri portu.
Dahili bellek depolama:10.000 test sonucu

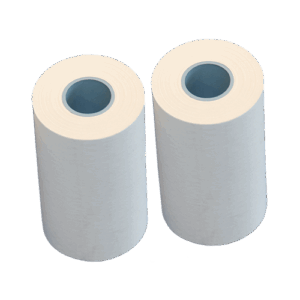

Yazıcı:Dahili 1,9 inç termal yazıcı, harici yazıcıya doğrudan bağlantı desteği.
Çalışma sıcaklığı:-10°C (14°F) ile +55°C (131°F) arasında
Saklama sıcaklığı: -20°C (-4°F) ile +70°C (158°F) arasında
Koruma derecesi (kapalı kapı):IP67 sınıfı, toz geçirmez ve 1 metre derinliğe kadar suya daldırılabilir.
Boyut:Uzunluk: 470 mm (18,5”) Genişlik: 357 mm (14,1”) Yükseklik: 176 mm (6,9”)
Ağırlık (ölçüm aleti):9,4 kg (20,6 lbs.)
Kesinlik
Ölçüm parametreleri
Mevcut aralık Ölçüm aralığı Kesinlik Çözünürlük
10-15 A 0,00 µΩ … 1 Ω ± 0,1% Rdg ± 0,1 µΩ 5 basamaklı veya 0,05 µΩ
5-10 A 0,0 µΩ … 3 Ω ± 0,1% Rdg ± 0,2 µΩ 5 basamaklı veya 0,1 µΩ
1-5 A 0.0000mΩ … 15 Ω ± 0.1% Rdg ± 0.5 µΩ 5 basamaklı veya 0,5 µΩ
0.5-1 A 0,000 mΩ … 30 Ω ± 0.1% Rdg ± 2 µΩ 5 Basamak veya 1 µΩ
0,1-0,5 A 0,000 mΩ … 300 Ω ± 0.1% Rdg ± 5 µΩ 5 Basamak veya 2 µΩ
25-100 mA 0,00 mΩ … 1200 Ω ± 0.1% Rdg ± 20 µΩ 5 Haneli veya 10 µΩ
<25 mA 1,2 kΩ … 10 kΩ ± 0.1% Rdg ± 100 mΩ 5 Haneli veya 200 mΩ
<25 mA 10 kΩ … 100 kΩ ± 0,5% Rdg ± 10 Ω 4 Haneli veya 20 Ω
Direnç aralığı 0,00 µΩ ile 100 kΩ arası
