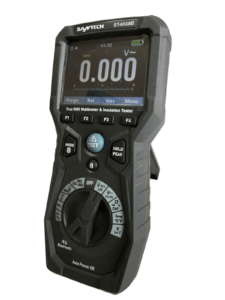

Santech ST-6508B İzolasyon Test Cihazı
Profesyonel kullanım için tasarlanmış yüksek hassasiyetli bir İzolasyon Test Cihazı (Insulation Tester) ve True RMS Dijital Multimetre kombinasyonudur.
Genel Özellikler:
- İzolasyon Direnci Ölçüm Aralığı: 0,125 MΩ ~ 6000 MΩ (1000V’a kadar test gerilimi desteği)
- DC Voltaj (DCV): 1000V’a kadar / Çözünürlük: 1mV / Doğruluk: ±(0,5% + 5)
- AC Voltaj (ACV): 1000V’a kadar / Çözünürlük: 1mV / Doğruluk: ±(1,0% + 5)
- Düşük Empedanslı AC Voltaj (Low Z ACV): 600V’a kadar / Doğruluk: ±(3,0% + 40)
- DC Akım (DCA): 10A / Çözünürlük: 0,1 µA / Doğruluk: ±(0,9% + 5)
- Ekran Yapısı: Renkli ekran (Color Screen) yüksek okunabilirlik sağlar.
- Güvenlik / Sınıf: Elektrik bakımı ve endüstriyel sahalar için yüksek doğruluk sınıfına sahiptir.

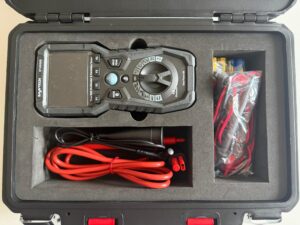

Aksesuarlar: Test uçları, 6 x 1,5V “AA” pil, K tipi sıcaklık probu, yazılım, taşıma çantalı hediye kutusu.
Teknik Özellikleri:
TRMS True RMS multimetre fonksiyonları
| Fonksiyon | Maksimum aralık | Çözünürlük | Doğruluk |
|---|---|---|---|
| DC voltaj | 1000V | 1mV | ±(0.5% + 5) |
| AC voltajı | 1000V | 1mV | ±(1.0% + 5) |
| Düşük Z voltajı | 600V | 1mV | ±(3.0% + 40) |
| DC akım | 10A | 0.1μA | ±(0.9% + 5) |
| AC akım | 10A | 0.1μA | ±(1.2% + 5) |
| 3000A akımı (isteğe bağlı) | 100mV/1A | 1A | ±(2.5% + 10) |
| K tipi sıcaklık. Ölçüm | -20 ° c ila 1000 ° c | 0.1/1 ° c | ±(30% + 5 ° c) |
| Direnç | 60MΩ | 0.1Ω | ±(1.5% + 5) |
| Kapasitans | 6000μF | 10pF | ±(3.0% + 5) |
| Frekans | 9.999kHz | 1Hz | ±(0.09% + 5) |
Diyot ve süreklilik testi
Yalıtım testi fonksiyonları
| Test gerilimi | Aralık aralığı | Çözünürlük | Doğruluk | Test akımı |
|---|---|---|---|---|
| 125V (0% ~ 20%) | 0.125 ~ 6000MΩ | 0.001MΩ | ±(2% + 10) | 1mA @ 125kΩ yük |
| 250V (0% ~ 20%) | 0.250 ~ 6000MΩ | 0.001MΩ | ±(2% + 10) | 1mA @ 250kΩ yük |
| 500V (0% ~ 20%) | 0.500 ~ 6000MΩ | 0.001MΩ | ±(2% + 5) | 1mA @ 1500kΩ yük |
| 1000V (0% ~ 20%) | 1.000 ~ 6000MΩ | 0.001MΩ | ±(3% + 5) | 1mA @ 1MΩ yük |
